| 规格型号：SC-TFG-Q | 生产厂家：重庆思诚实验室设备有限公司 |

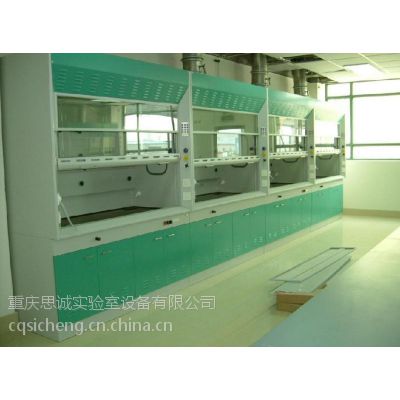

全钢结构通风柜
一、整体规格：L1500*W800*H2350mm；
☆上部柜体尺寸：L1500*W800*H1500mm；
☆工作台面厚度：13mm实芯理化板
☆底部尺寸：L1500*W800*H825mm；
☆工作台面离地面高度850mm；
☆内部有效操作空间（视窗关闭时）：L1200*W800*H1200mm；
二、柜体部分：
1、柜体组合：采三段组合式柜本，上部柜体（***柜），中间（操作台面），下部底柜（内含独立式贮存柜及独立水、电、气体管线系统容纳柜设计）；
2、外壳：采用上海宝钢产冷轧钢板折弯成型，壁厚2.0mm，经酸洗、磷化后，表面环氧树脂粉末静电喷涂。
3、内衬板：采用厚度为6mm的compact板。
4、导流板：其材质同内衬板，导流板安装位置与角度需使排气分布均匀，***，以确保不同比重的气体均能有效排放。
5、操作台面：13mm实芯理化板台面
6、底柜：采用上海宝钢产冷轧钢板折弯成型，壁厚2.0mm，经酸洗、磷化后，表面环氧树脂粉末静电喷涂。
7、底柜门板：材质同底柜、外壳。
8、辅助进气口：安装于***柜前封板下方，用冷轧钢板冲制而成。可于窗口关闭时提供气源。
9、调节门：
1）轨道：采用不锈钢制作而成。
2）调节门左右悬吊钢索安装，钢索需完全隐藏于轨道内。上下拉动时，不与轨道磨擦，以确保钢索之安全，并避免化学腐蚀问题。
3调节门把手设计时，需符合人体工学要求，以方便使用者上下拉动施力。
4调节门全开开口高度760mm（含）以上。
5调节门玻璃：采用厚6mm安全钢化玻璃。
10、钢索滑轮组：
1）滑轮固定座：采用厚2mm（含）以上钢板机压成型制作，具双面包夹式防落设计，以确保稳定。
2）滑轮：采用Ф35mm尼龙制作而成。
3）配重：采用左右双配重箱设计。
11、集气罩：采用高分子塑胶材质一体成型，底部入口为长方形开口，顶部出口管径约Ф310，出口衔接管口高度50mm（含）以上，便于风管套衔接。
12、照明设备：采用全罩式灯座设计（具散热孔），底部设有厚5mm玻璃，灯罩内附220V、30W日光灯一支。
13、风量：要求以***柜表面平均风速0.5m/s为计算根据。（排风量由排风管道系统配合提供）。
14、表面风速平均性：在调节门全开，表面平均风速0.5m/s情形下，任一点表面风速测量点，测得风速值均需介于0.5m/s±10%范围内。
本***设计需符合美国ASHRAE及SEFA标准。
三、配件：
1）立式单口化验龙头：
a）出水口样式：向下，出水口为铜质尖嘴型。
b）阀门样式：旋钮式。
c）材质：管体部分为黄铜合金制，表面并经耐酸碱，防锈处理。
2）化验水槽：采用黑色PP耐酸碱、抗腐蚀杯槽。内径尺寸约：L180*W115*D180mm。
四、控制系统：采用触摸式电子开关和电子显示屏，并采用固体继电器，逻辑电路控制。
五、主电路系统：采用380V三相交流继电器，过流保护和空气自动开关。
六、***柜操作指南：
以下是在使用***柜操作时的注意事项：
☆***柜的表面标准风速为0.5m/s；
☆***柜工作范围必须清洁整齐；
☆灯和风机在任何情况下必须保持正常操作；
☆做试验时，必须预先打开风机；
☆为预防电火花引起火灾爆炸危险，建议不要在***柜门内使用插座；
☆建议***柜台面不要长时间接触火焰或发热物体，否则会引起台面性能退化或损坏；
☆任何情况下不得把头伸进***柜内；
☆做任何试验操作时，都必须将防爆玻璃门拉下，以起保护作用；
☆使用完毕，必须将防护玻璃门拉下。
钢木通风柜材质说明：
1 外壳：外壳采用 1.0mm 优质冷轧钢板在数控加工中心、剪裁、定位打孔、折弯焊接后成型，酸洗磷化处理后喷涂环氧树脂粉末高温烘烤固化。
2 内壳：采用5mm灰色，耐酸碱有机溶剂之实验室专用抗蚀材质。设有可拆卸维修孔，便于维修电路、水路、气路。
3 台面：采用进口陶瓷台面、进口环氧树脂台面、千思板、实心理化板,耐酸碱、耐腐蚀；边缘加厚至26mm，防止液体外溢。
4 可视窗：≥5mm厚防爆钢化玻璃，滑动自如，可停留于轨道任何位置；主视窗玻璃可左右自由滑动
6 柜体：采用优质18mm厚的三聚氰胺板，基材采用优质环保刨花板或中密度板，切面以优质2mmPV边条 热熔胶封边防水处理，各连接部位用专用连接件连接，牢固性强。
7 框架：采用30mm×50mm×1.2mm厚度优质方管，耐酸碱、抗腐蚀、易清洁、使用时间长。
8 检 修 窗:内部设置检修窗，方便水、电、气线路对接。
9 水 嘴：可选配单口、双口、三口水嘴、遥控水嘴等
插 座：可配置10A多功能二、三孔通用插座、16A三孔插座、2***三孔插座
本公司加工生产实验室各种实验台，通风柜，操作台，实验室设备，实验室家具，高柜系列，配件系列，欢迎客户来电制定
